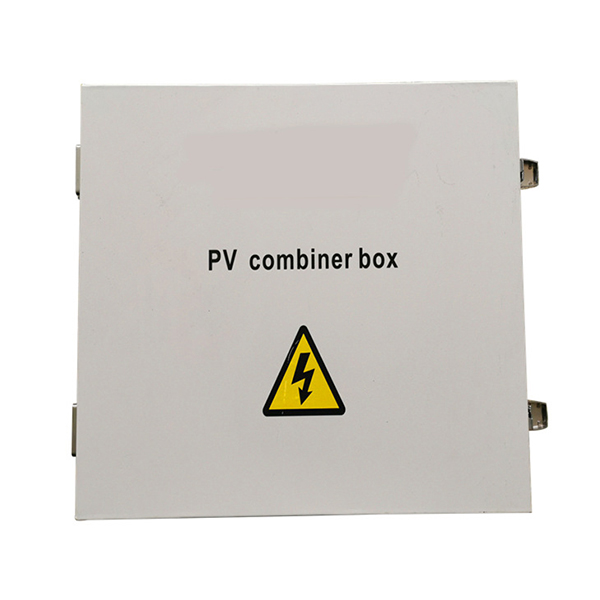

PV Array String DC Combiner Box جس میں مجموعی تحفظ جیسے کہ جوابی حملے کی روک تھام، اوورکرنٹ پروٹیکشن، اوور وولٹیج پروٹیکشن اور بجلی کی چمک۔
PV Array String DC Combiner Box کا استعمال PV ماڈیول اور انورٹر یا کنٹرولر کے درمیان جڑنے والی تاروں کو کم کرنے، دیکھ بھال کو آسان بنانے، نقصان کو کم کرنے اور مصنوعات کی حفاظت اور وشوسنییتا کو بہتر بنانے کے لیے کیا جاتا ہے۔ ہمارے ذریعہ تیار کردہ پی وی کمبینر باکس میں اوپر کے تمام افعال ہیں اور صارفین کو پی وی پاور جنریشن سسٹمز کے لیے مکمل حل فراہم کرتا ہے۔
1) مختلف کنکشن میں لچکدار ایپلیکیشن کے لیے آزاد PV سرنی ان پٹ اور آؤٹ پٹ کے دو گروپ
سکیمیں
2) ایک سے زیادہ PV ان پٹ ارے جن میں سے ہر ایک کا زیادہ سے زیادہ کرنٹ 10A ہے۔
3) ہر PV ان پٹ سرنی کے جوابی حملے کی روک تھام کے لیے ایک ہائی وولٹیج فیوز فراہم کیا گیا ہے۔
4) PV ماڈیول کے لیے ایک خصوصی ہائی وولٹیج لائٹنگ پروٹیکشن ڈیوائس؛
5) پی وی ماڈیول کے آؤٹ پٹ کنٹرول کے لیے ایک خاص ہائی وولٹیج سرکٹ بریکر؛
6) بیرونی تنصیب کی ضرورت کو پورا کرنے کے لئے IP65 کے تحفظ کی ڈگری۔
| ماڈل | 4 طریقے | 6 طریقے | 8 طریقے | 10 طریقے |
| ان پٹ ڈیٹا | ||||
| PV ان پٹ اریوں کی تعداد | 4 | 6 | 8 | 10 |
| ہر PV ان پٹ سرنی کا زیادہ سے زیادہ کرنٹ | 10A | |||
| ہر PV ان پٹ سرنی کے لیے Puse | 10A | |||
| ہر PV ان پٹ سرنی کا وائر نمبر | PG7,4mm² | |||
| آؤٹ پٹ ڈیٹا | ||||
| آؤٹ پٹ چینل کی تعداد | 1 | 2 | ||
| زیادہ سے زیادہ آؤٹ پٹ کرنٹ | 40A | مجموعی طور پر 60A (30A آؤٹ پٹ چینل) | مجموعی طور پر 80A (40A آؤٹ پٹ چینل) | 100A تمام (50A آؤٹ پٹ چینل) |
| ہر آؤٹ پٹ چینل کا وائر نمبر | ہر آؤٹ پٹ چینل کے لیے PG16,8mm2 | ہر آؤٹ پٹ چینل کے لیے PG16,10mm2 | ہر آؤٹ پٹ چینل کے لیے PG16,10mm2 | ہر آؤٹ پٹ چینل کے لیے PG16,12mm2 |
| زیادہ سے زیادہ آؤٹ پٹ وولٹیج | 800VDC | |||
| ڈی سی آؤٹ پٹ سرکٹ بریکر | دستیاب | |||
| دیگر ڈیٹا | ||||
| تحفظ | آئی پی 65 | |||
| درجہ حرارت | -30℃~+60℃ | |||
| حوالہ وزن (خالص/مجموعی وزن) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| آلات کا طول و عرض D*W*H (ملی میٹر) | 340*300*140 | 360*340*145 | 400*420*145 | |
| پیکنگ کا طول و عرض D*W*H (ملی میٹر) | 450*420*245 | 470*450*255 | 530*510*255 | |
| کولنگ کا طریقہ | قدرتی کولنگ | |||
| اضافے سے تحفظ | دستیاب | |||
| زمینی تار نمبر | ≥6mm2 | |||
