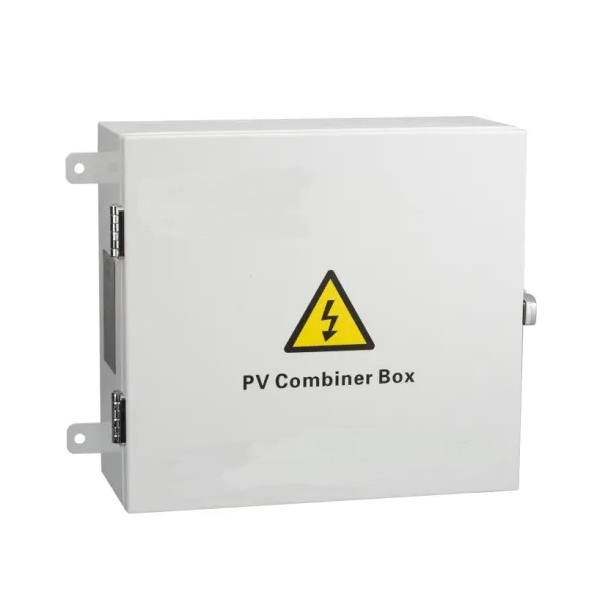

1500v Surge Protector PV Solar Combiner Box بڑے پیمانے پر PV گرڈ سے منسلک پاور جنریشن پاور سسٹم کے لیے، PV ماڈیولز اور انورٹر کے درمیان کنیکٹنگ لائنوں کو کم کرنے، آسان دیکھ بھال اور وشوسنییتا کو بہتر بنانے کے لیے، عام طور پر اسے فوٹوولٹک کے درمیان ڈی سی بس سسٹم کو بڑھانے کی ضرورت ہوتی ہے۔ ماڈیولز اور انورٹر۔
1500v سرج پروٹیکٹر PV سولر کمبینر باکس خاص طور پر اس ضرورت کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے، یہ مکمل PV سسٹم سلوشن کمپوز کرنے کے لیے انورٹر پروڈکٹس کے ساتھ مل سکتا ہے۔ DK-PV سیریز PV کومبینر باکس، آؤٹ پٹ ٹرمینل میں سرج پروٹیکٹیو ڈیوائس (SPD) موجود ہیں، جو PV کمبینر باکس، انورٹر اور دیگر ٹرمینل آلات کے DC فیوز کٹ آؤٹ کی حفاظت کر سکتے ہیں، تاکہ یہ یقینی بنایا جا سکے کہ پورا PV پاور جنریشن سسٹم طویل عرصے تک چلتا ہے۔ - مدتی اور مستقل طور پر۔
+ مختلف کنکشن اسکیموں میں لچکدار ایپلیکیشن کے لیے آزاد PV سرنی ان پٹ اور آؤٹ پٹ کے دو گروپ:
+ متعدد PV ان پٹ ارے جن میں سے ہر ایک کا زیادہ سے زیادہ کرنٹ l0A ہے۔
+ ہر PV ان پٹ سرنی کے جوابی حملے کی روک تھام کے لیے فراہم کردہ ایک ہائی وولٹیج فیوز؛
+ PV ماڈیول کے لیے ایک خصوصی ہائی وولٹیج بجلی سے تحفظ کا آلہ؛
+ PV ماڈیول کے آؤٹ پٹ کنٹرول کے لیے ایک خاص ہائی وولٹیج سرکٹ بریکر؛
+ بیرونی تنصیب کی ضرورت کو پورا کرنے کے لئے IP65 کے تحفظ کی ڈگری۔
| ماڈل | BS4T | BS6T | BS8T | BS10T |
| ان پٹ ڈیٹا | ||||
| PV ان پٹ اریوں کی تعداد | 4 | 6 | 8 | 10 |
| ہر PV ان پٹ سرنی کا زیادہ سے زیادہ کرنٹ | 10A | |||
| ہر PV ان پٹ سرنی کے لیے Puse | 10A | |||
| ہر PV ان پٹ سرنی کا وائر نمبر | PG7,4mm² | |||
| آؤٹ پٹ ڈیٹا | ||||
| آؤٹ پٹ چینل کی تعداد | 1 | 2 | ||
| زیادہ سے زیادہ آؤٹ پٹ کرنٹ | 40A | مجموعی طور پر 60A (30A آؤٹ پٹ چینل) | مجموعی طور پر 80A (40A آؤٹ پٹ چینل) | 100A تمام (50A آؤٹ پٹ چینل) |
| ہر آؤٹ پٹ چینل کا وائر نمبر | ہر آؤٹ پٹ چینل کے لیے PG16,8mm2 | ہر آؤٹ پٹ چینل کے لیے PG16,10mm2 | ہر آؤٹ پٹ چینل کے لیے PG16,10mm2 | ہر آؤٹ پٹ چینل کے لیے PG16,12mm2 |
| زیادہ سے زیادہ آؤٹ پٹ وولٹیج | 800VDC | |||
| ڈی سی آؤٹ پٹ سرکٹ بریکر | دستیاب | |||
| دیگر ڈیٹا | ||||
| تحفظ | آئی پی 65 | |||
| درجہ حرارت | -30℃~+60℃ | |||
| حوالہ وزن (خالص/مجموعی وزن) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| آلات کا طول و عرض D*W*H (ملی میٹر) | 340*300*140 | 360*340*145 | 400*420*145 | |
| پیکنگ کا طول و عرض D*W*H (ملی میٹر) | 450*420*245 | 470*450*255 | 530*510*255 | |
| کولنگ کا طریقہ | قدرتی کولنگ | |||
| اضافے سے تحفظ | دستیاب | |||
| زمینی تار نمبر | ≥6mm2 | |||
