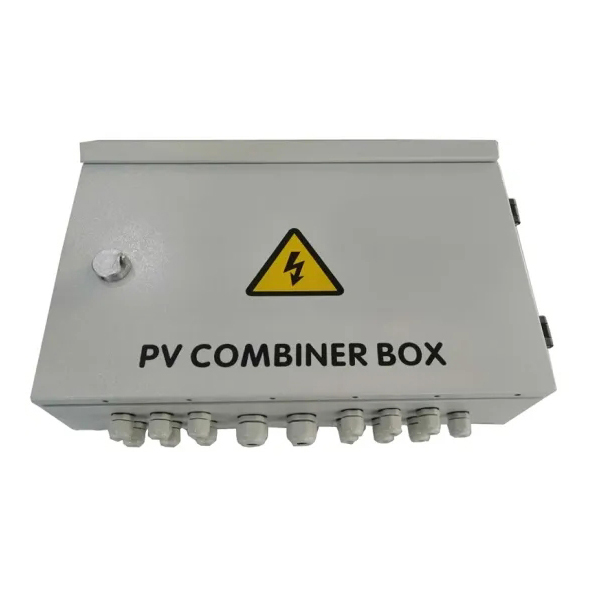

فوٹو وولٹک اری ڈی سی سولر کمبینر باکس کو جنکشن باکس میں، جو ایک برقی انکلوژر ہے جو داخلے کی مختلف بندرگاہوں کے ذریعے متعدد تاروں اور کیبلز کو محفوظ طریقے سے جوڑتا ہے۔ ایک سولر کمبینر باکس انورٹر سے کنکشن کے لیے PV ماڈیولز کے متعدد تاروں کے آؤٹ پٹ کو یکجا کرتا ہے۔
فوٹو وولٹک اری ڈی سی سولر کمبینر باکس بس مصنوعی ڈی سی ان پٹ 8 پی وی اجزاء سے 1 آؤٹ پٹ۔ ہر چینل ایک فیوز کے ساتھ ہے. آؤٹ پٹ سائیڈ بجلی کے تحفظ اور سرکٹ بریکر سے لیس ہے۔ یہ ڈی سی پاور ڈسٹری بیوشن کیبنٹ اور انورٹر کی ان پٹ وائرنگ کو بہت آسان بناتا ہے۔ بجلی کے تحفظ، شارٹ سرکٹ کے تحفظ اور زمینی تحفظ کا احساس کریں۔ پی وی کمبینر باکس کو دو اقسام میں تقسیم کیا گیا ہے: انٹیلجنٹ باکس اور غیر ذہین باکس۔ ذہین پی وی کمبینر باکس مانیٹرنگ یونٹ سے لیس ہے، پھر ہر سٹرنگ کے ان پٹ کرنٹ کا پتہ لگاتا ہے، اندر کے درجہ حرارت کا پتہ لگاتا ہے، بجلی سے تحفظ کی حیثیت کا پتہ لگاتا ہے، سرکٹ بریکر کی حیثیت کا پتہ لگاتا ہے اور آؤٹ پٹ وولٹیج کا خلاصہ کرتا ہے۔
فوٹو وولٹک اری ڈی سی سولر کمبینر باکس CGC/GF 037:2014 کے لیے ڈیزائن اور ترتیب سختی سے تکنیکی تفصیلات کے مطابق۔
نام | ZC-PV12/1 |
سسٹم زیادہ سے زیادہ ڈی سی وولٹیج | 1000 |
ہر اسٹرنگ کے لیے زیادہ سے زیادہ ان پٹ کرنٹ | 15A |
زیادہ سے زیادہ ان پٹ سٹرنگز | 12 |
زیادہ سے زیادہ آؤٹ پٹ سوئچ کرنٹ | 160A |
انورٹر MPPT کی تعداد | N |
آؤٹ پٹ سٹرنگز کی تعداد | 1 |
ٹیسٹ کا زمرہ | ‖ گریڈ تحفظ |
برائے نام خارج ہونے والا کرنٹ | 20ka |
زیادہ سے زیادہ ڈسچارج کرنٹ | 40ka |
وولٹیج تحفظ کی سطح | 3.8kv |
زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج Uc | 1050V |
کھمبے | 3P |
ساخت کی خصوصیت | پلگ پش ماڈیول |
تحفظ کا درجہ | آئی پی 65 |
آؤٹ پٹ سوئچ | ڈی سی آئسولیشن سوئچ (معیاری)/ڈی سی سرکٹ بریکر (اختیاری) |
SMC4 کنیکٹر/ڈی سی فیوز/ڈی سی سرج محافظ | معیاری |
مانیٹرنگ ماڈیول/روکنے والا ڈایڈڈ | اختیاری |
باکس کا مواد | دھات |
تنصیب کا طریقہ | دیوار پر چڑھنے کی قسم |
آپریٹنگ درجہ حرارت | -25℃--+55℃ |
درجہ حرارت کی بلندی | 2 کلومیٹر |
قابل اجازت رشتہ دار نمی | 0-95%، کوئی گاڑھا نہیں |
صارفین کو محفوظ، مختصر، خوبصورت اور قابل اطلاق فوٹوولٹک سسٹم پروڈکٹس فراہم کریں۔
فوٹو وولٹک اری ڈی سی سولر کمبینر باکس بیرونی دیوار پر نصب قسم کو اپناتا ہے، جو سخت ماحول کے مطابق ہوتا ہے۔ بنیادی اجزاء کے علاوہ، دوسرے کو صارفین کی ضروریات کے مطابق بنایا جا سکتا ہے۔
